Обвязка фанкойла применяется для индивидуального регулирования подачи жидкого теплоносителя в теплообменники фанкойлов путем открытия/закрытия смесительных клапанов.

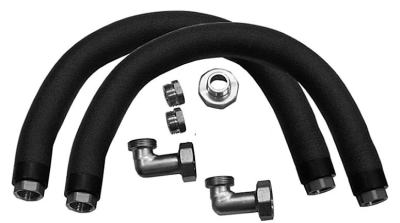

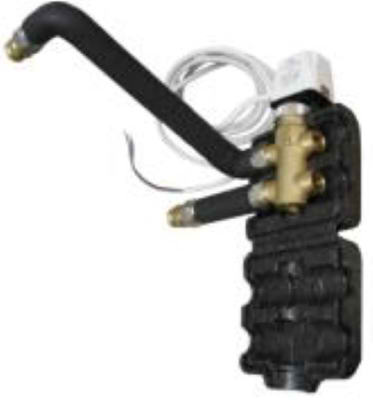

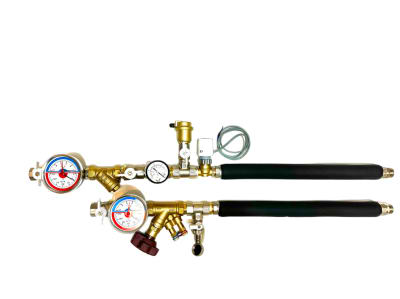

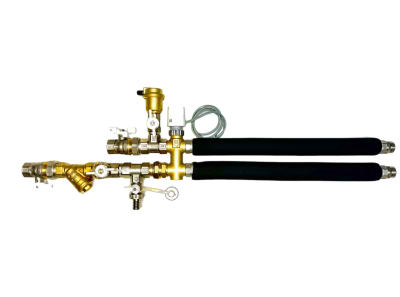

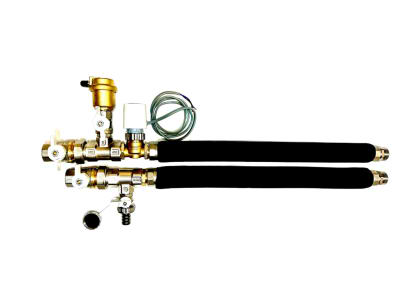

Обвязка фанкойла представляет собой устройство, состоящее из двухходового или трехходового клапана, сервопривода, балансировочного клапана, предохранительной и запорной арматуры. Обвязки могут отличаться в зависимости от пожелания заказчика и конкретной схемы подключения фанкойла. Подключение к фанкойлу осуществляется гибкой нержавеющей подводкой, входящей в конструкцию узла. Стандартная длина нержавеющей подводки составляет 500 мм, при необходимости можно заказать нужной длины по проекту.
Все элементы конструкции запорно-регулирующего узла (краны, фитинги, приводы) собираются из высококачественных комплектующих ведущих мировых производителей.
Трехходовые и двухходовые клапаны используются для регулирования производительности фанкойлов путем открытия/закрытия магистралей тепло или холодоносителя. Клапаны комплектуются электроприводом. Электропривод оснащен пружинным возвратом, синхронизированным с механизмом открытия. В нормальном положении, когда фанкойл не работает, клапан закрыт. Клапан начинает работу (открытие или закрытие) после того, как термостат даст ему управляющий сигнал. С того момента как клапан открылся, холодная или горячая вода поступает в теплообменник фанкойла, а охлажденный или нагретый воздух в помещение. Если фактическая температура воздуха в помещении достигла заданного значения, термостат посылает управляющий сигнал на отключение электропитания привода клапана, который, в свою очередь, с помощью механизма пружинного возврата закрывает клапан. Температура воздуха в помещении поддерживается постоянно за счет попеременного открытия и закрытия клапана.
Для надежной работы обвязки и фанкойла ставится сетчатый фильтр.
Для обеспечения стабильности давления в состав обвязки входит балансировочный клапан (балансир).
Для удобства обслуживания и наладки установлены шаровые краны. В состав может входить входить воздухоотводчик автоматический, клапан спускной и термоманометры.

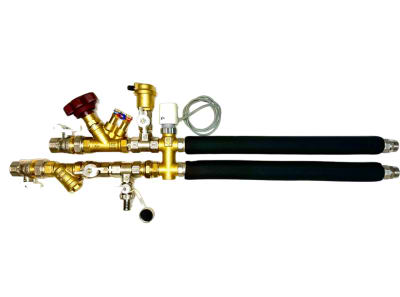

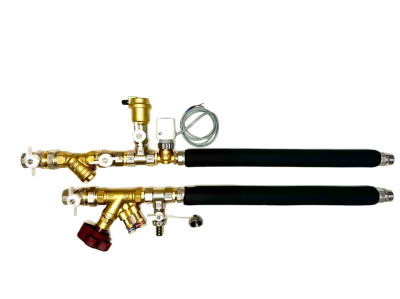

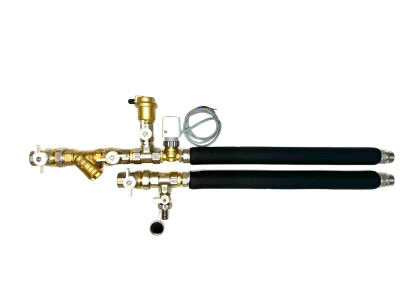

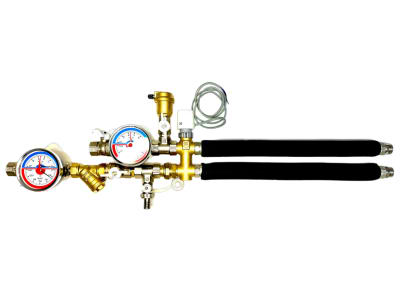

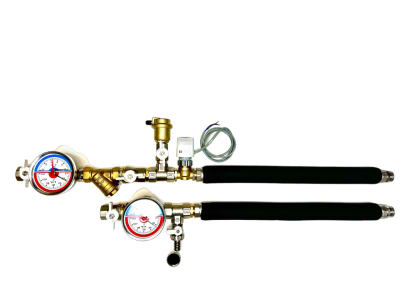

Изготавливаем обвязки канальных, кассетных, настенных и напольно-потолочных фанкойлов в двухтрубном и четырехтрубном исполнении.

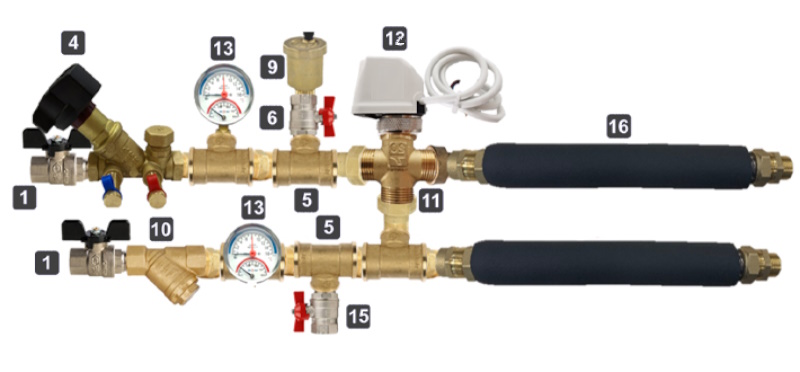

1 Кран шаровый
4 Балансировочный клапан с измерительными ниппелями
5 Тройник
6 Кран шаровый
9 Автоматический воздухоотводчик
10 Сетчатый фильтр
11 Трехходовой клапан
12 Электропривод трехходового клапана
13 Термоманометр
15 Спускной кран
16 Гибкая подводка в изоляции
